Zu Schulzeiten habe ich einen Logitech Spotlight Presenter bekommen. Im Laufe der Zeit habe ich aber gemerkt, dass ich ihn eher selten dabeihabe. Der Presenter war doch recht teuer, und einfach lose in den Rucksack werfen wollte ich ihn deshalb nicht.
Das wollte ich ändern und habe eine passende Hülle entworfen. Wenn ich schon dabei bin, sollte das Case auch gleich einen Platz für das Zubehör bieten, das ich sonst immer suchen muss: einen USB C auf USB A Adapter für Laptops ohne USB A Buchse und ein kurzes USB A auf USB C Ladekabel.
Design
Alles hat seinen Platz
Das ganze Case habe ich in Fusion 360 konstruiert. Wichtig war mir dabei, dass sich alle Teile ohne Stützstruktur gut auf einem normalen FDM 3D Drucker drucken lassen. Das Case besteht aus zwei gedruckten Teilen: dem Körper und dem Deckel.

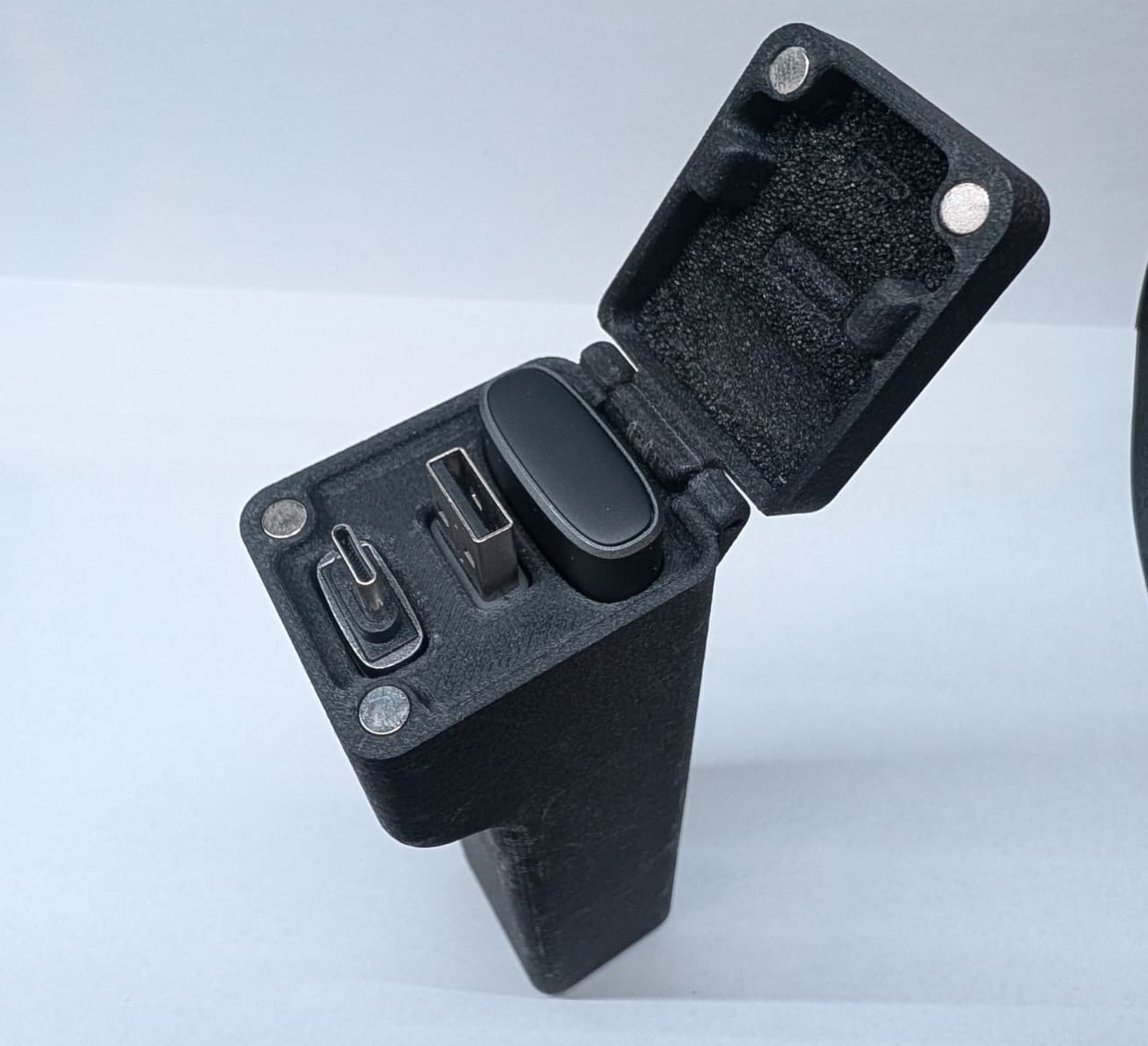

Der Presenter wird in den langen, schmalen Schaft des Körpers geschoben. Im breiteren Kopf darüber gibt es eigene Schächte für den Adapter und den Stecker des Ladekabels. Klappt man den Deckel auf, liegt alles direkt griffbereit nebeneinander.
Damit der Deckel sauber aufklappt, dreht er sich um eine Achse aus einem 2 mm × 25 mm Edelstahlstift. Dazu kommt noch ein kleines Kugeldruckstück, das als Federpin den Deckel fixiert. Beide Teile sind die einzigen Bauteile, die nicht aus dem Drucker kommen, abgesehen von den Magneten.
Geschlossen gehalten wird der Deckel von Magneten, je vier im Deckel und vier im Körper. Zusätzlich sitzen in den Schächten noch Magnete, die den Adapter und das Ladekabel festhalten, damit beim Aufklappen nichts herausfällt. Insgesamt stecken so zwölf Magnete mit 5 mm Durchmesser und 2 mm Höhe im Case.
Zusammenbau
Material
- Körper und Deckel aus dem 3D Drucker
- 12 Magnete, 5 mm × 2 mm
- 1 Edelstahlstift, 2 mm × 25 mm
- 1 Kugeldruckstück
- Sekundenkleber
- etwas dünner Schaumstoff
- Heißluftföhn, zum Beispiel von der SMD Lötstation
Magnete einkleben
Die Magnete werden alle mit Sekundenkleber eingeklebt. Dabei gilt: lieber zu wenig als zu viel Kleber, sonst quillt er oben heraus und das sieht schnell unschön aus. Außerdem unbedingt vor dem Einkleben die Polarität testen, damit sich Deckel und Körper am Ende auch anziehen und nicht abstoßen.
Die Magnete in den tiefen Schächten sind etwas fummelig. Bewährt hat sich bei mir folgender Trick: den Magneten an ein Stahlwerkzeug wie ein Messer oder einen Spachtel hängen, einen kleinen Tropfen Kleber auf den Magneten geben, das Ganze mit dem Werkzeug ins Loch führen und festdrücken. Sobald der Sekundenkleber fest ist, das Werkzeug seitlich abziehen, der Magnet bleibt dann im Loch.
Scharnier

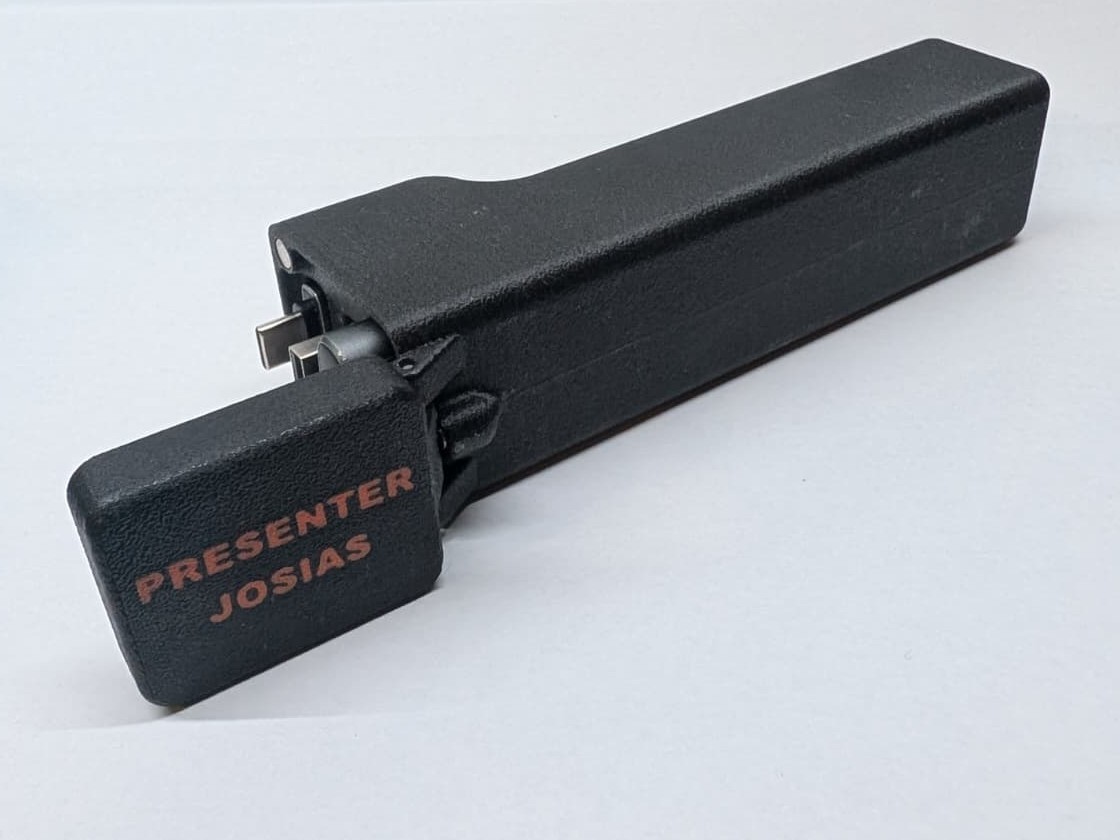

Für den Edelstahlstift und das Kugeldruckstück habe ich die Aufnahmen im Druck mit dem Heißluftföhn vorsichtig erwärmt, bis der Kunststoff die Glasübergangstemperatur erreicht hat und etwas nachgibt. Dann lassen sich beide Teile sauber einpressen und sitzen nach dem Abkühlen ganz ohne Kleber fest.
Schaumstoff
Zum Schluss habe ich noch etwas Schaumstoff innen in den Deckel geklebt. So drückt der Deckel im geschlossenen Zustand leicht auf das Zubehör und nichts kann mehr klappern oder wackeln.
Nachbauen

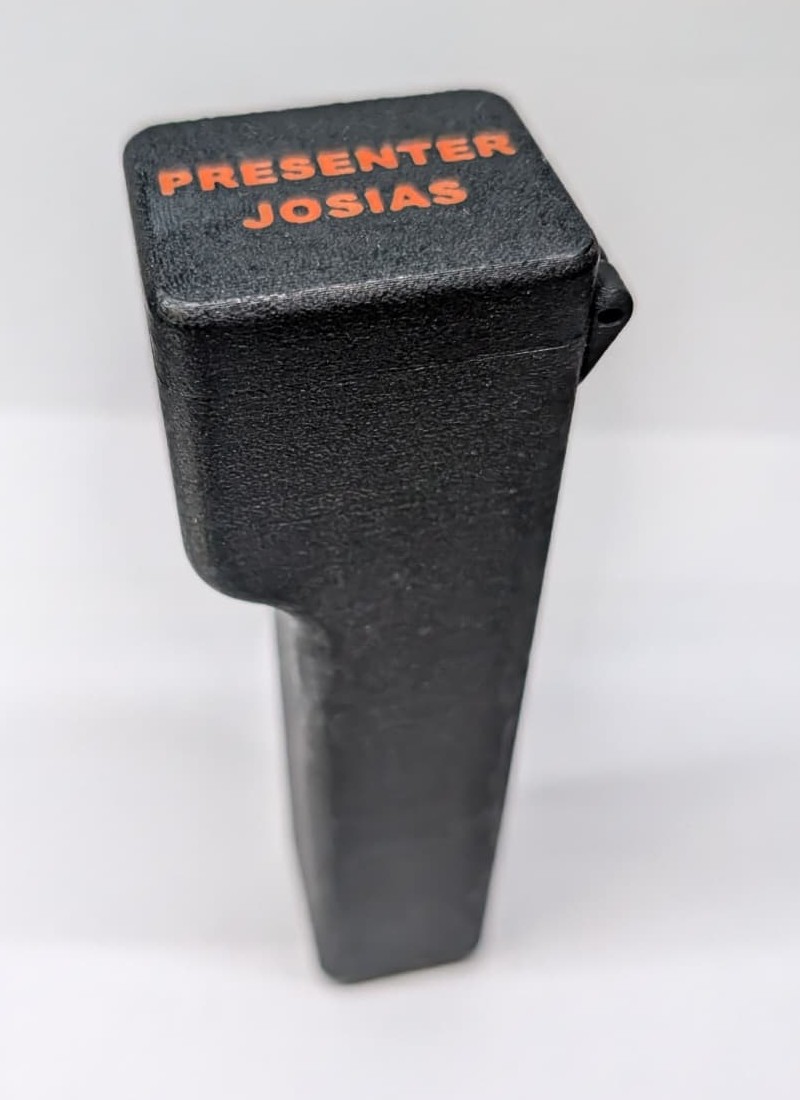

Gedruckt habe ich beide Teile aus schwarzem GF ABS mit 0,15 mm Schichthöhe und ganz ohne Stützstruktur. Den Körper stehend, den Deckel liegend auf seiner Oberseite. Die Beschriftung auf dem Deckel ist aus orangem ABS gedruckt.
Die Dateien zum Download gibt es hier ohne Namensschriftzug und einfarbig:
- Körper als STL
- Deckel als 3MF
- Gesamtes Fusion 360 Projekt, falls ihr das Case an euren eigenen Presenter oder euer Zubehör anpassen wollt
Das Case steht unter der Lizenz CC BY-NC-SA 4.0. Ihr dürft es also kostenlos nachbauen, verändern und weitergeben, solange ihr mich als Urheber nennt, es nicht kommerziell nutzt und eigene Veränderungen unter derselben Lizenz weitergebt.
Falls ihr Fragen habt oder andere Dateiformate braucht, schreibt mir gerne: wird geladen …
Fazit
Ein kleines, aber richtig praktisches Projekt. Presenter, Adapter und Ladekabel haben jetzt einen festen Platz und stecken zusammen in einem robusten Gehäuse, das ohne Sorge in den Rucksack wandern kann. Und dank der Magnete macht das Auf und Zuklappen des Deckels jedes Mal wieder Spaß.
