Seit meinem zweiten Semester bin ich in der AG EH MED e. V. aktiv und gebe dort Erste Hilfe Kurse. Von Anfang an hat mich die Qualität der Kurse überzeugt. Als ich meine ersten eigenen Stunden gehalten hatte, merkte ich aber auch die Nachteile: wir sind ein ehrenamtlicher Verein und bieten unsere Kurse für etwa die Hälfte des Preises anderer Anbieter wie dem BRK oder den Maltesern an, haben deswegen aber insgesamt auch deutlich weniger Geld zur Verfügung.

Ein zentraler Punkt in der Ersten Hilfe ist, dass bei bewusstlosen Erwachsenen der Kopf immer Richtung Nacken überstreckt werden soll. Das gewährleistet, dass die Atemwege frei bleiben. Um das den Kursteilnehmern zu demonstrieren, gibt es Modelle dafür, leider sind die aber nicht günstig, insbesondere wenn man als AG eigentlich fünf Stück bräuchte. So kam die Idee auf, selbst eines zu entwerfen.

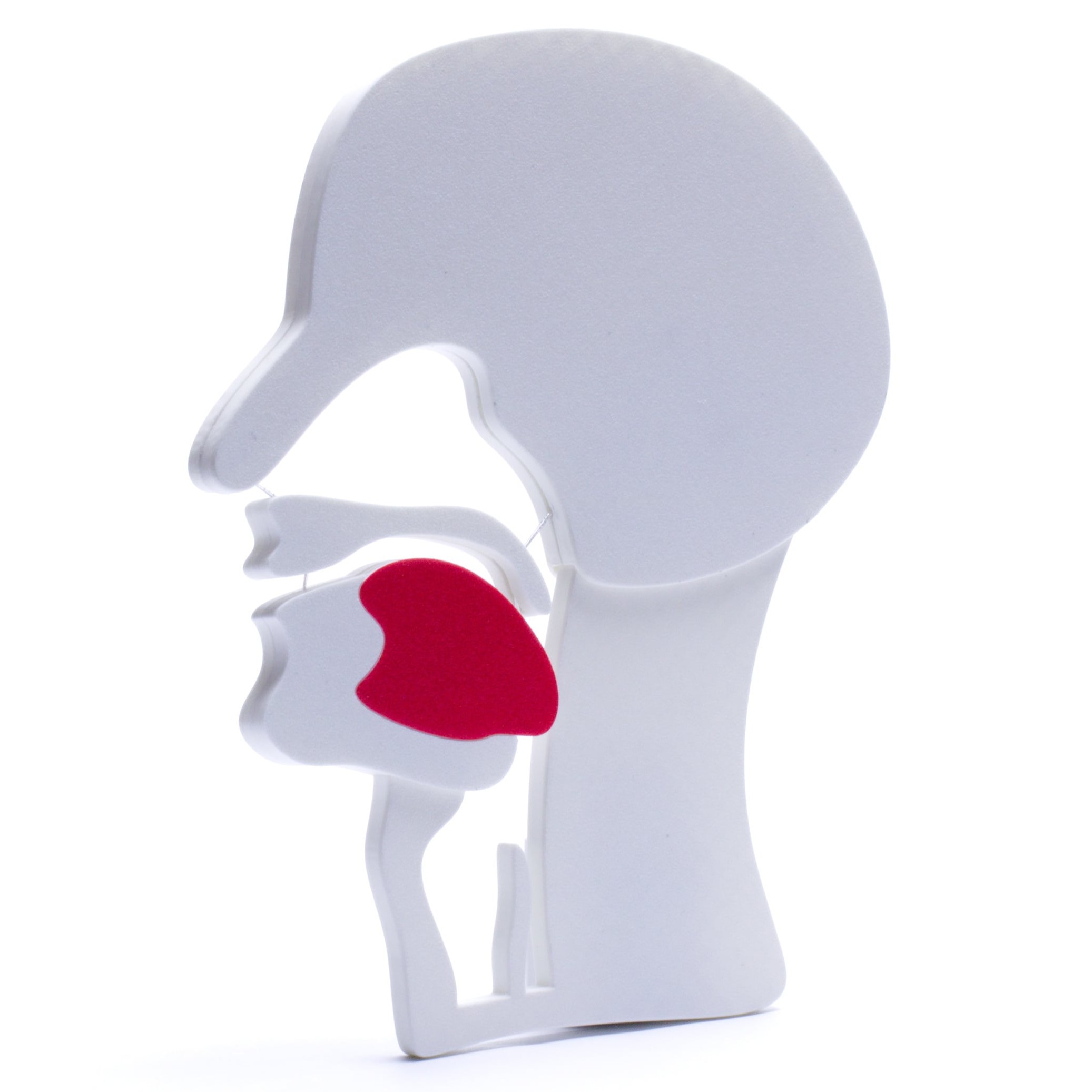

Kopf in Neutralstellung, die Zunge liegt nah am Rachen

Unser Modell

Hier geht ein dickes Danke an Nicklas, mit dem ich gemeinsam über mehrere Iterationen das Modell entworfen und anschließend auf gute Druckbarkeit optimiert habe. Das Modell besteht aus folgenden Teilen:

  • 2x Kopf
  • 2x Lippe Gaumen
  • 2x Kinn Zunge
  • 1x Hals
  • 1x Verbindungstück

Wir haben das Modell so ausgelegt, dass es sich relativ einfach zweifarbig drucken lässt und dafür nur wenige Filamentwechsel nötig sind. Notfalls lässt es sich also auch auf einem normalen Drucker ohne Filamentwechsler drucken. Das Verbindungstück kann ebenfalls 3D gedruckt werden, wir haben uns aber entschieden, es aus 2 mm starkem Plexiglas zu fertigen, weil das Modell durch den transparenten Look nochmal anschaulicher wird. Vielen Dank an dieser Stelle an das MGF Lab in Kulmbach fürs Lasern.

So sieht die Bewegung des fertigen Modells aus:

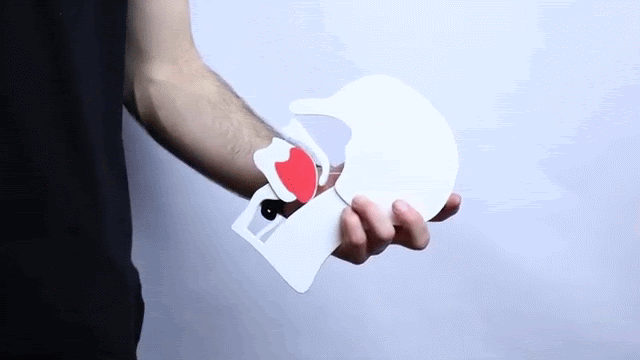

Bewegungsablauf des Modells zwischen Neutralstellung und überstrecktem Kopf

Zusammenbau

Zuerst wird eine Kopfhälfte auf eine gerade Unterlage gelegt und der Hals eingehängt. Anschließend wird ringsrum, etwa 1 cm vom Rand entfernt, Kleber verteilt, bei uns hat sich Sekundenkleber bewährt. Danach das Verbindungstück einlegen und die zweite Kopfhälfte darauflegen, dann für etwa eine Minute gut andrücken. Anschließend beide Lippe Gaumen Teile mit Kleber einschmieren (nicht zu viel, sonst läuft er aufs Plexiglas und sieht unschön aus) und auf beiden Seiten des Verbindungstücks befestigen, wieder eine Minute pressen. Zum Schluss beide Kinn Zunge Teile genauso an das Verbindungstück kleben. Wichtig dabei: es darf kein Kleber an das Halsstück selbst kommen, sonst klemmt später das Scharnier.

Nachbauen

Das Modell darf gerne nachgebaut werden. Bei Fragen oder Problemen meldet euch einfach: wird geladen …

Alle Einzelteile als STL, das Verbindungstück zusätzlich als SVG und DXF zum Lasern:

Alle Teile zusammen als fertiges Projekt gibt es außerdem als 3MF Datei sowie auf Thingiverse und Printables.

Das Modell steht unter der Lizenz CC BY-NC-SA 4.0. Ihr dürft es also kostenlos nachbauen, verändern und weitergeben, solange ihr uns, Josias und Nicklas, als Urheber nennt, es nicht kommerziell nutzt und eigene Veränderungen unter derselben Lizenz weitergebt.

Fazit

War ein cooles kleines Projekt, bei dem sich ein bisschen Medizin und Technik verbinden ließen. Das Modell selbst hat sich seitdem in den letzten zwei Jahren schon in vielen Kursen bewährt.

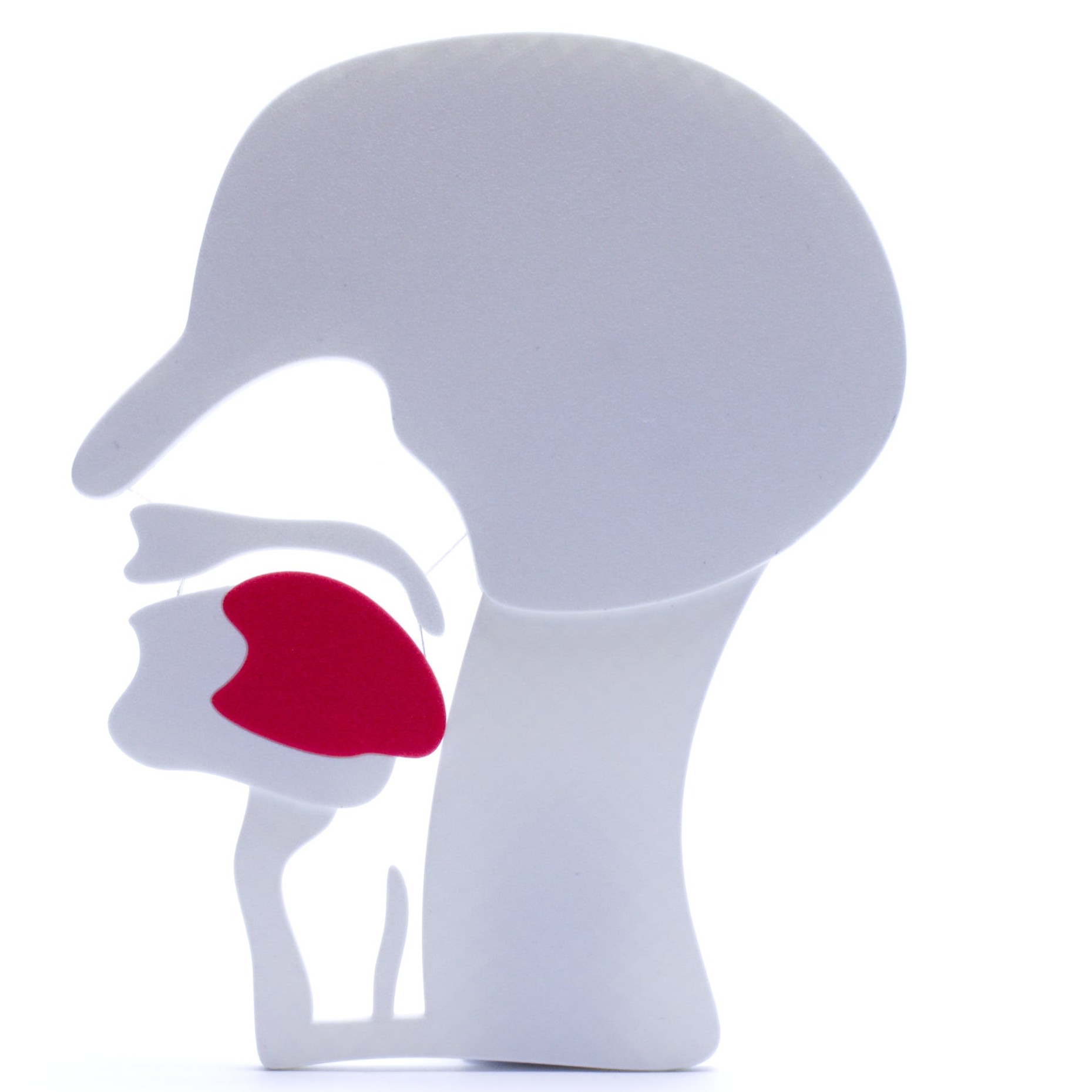

Fertiges Modell, Kopf in Neutralstellung

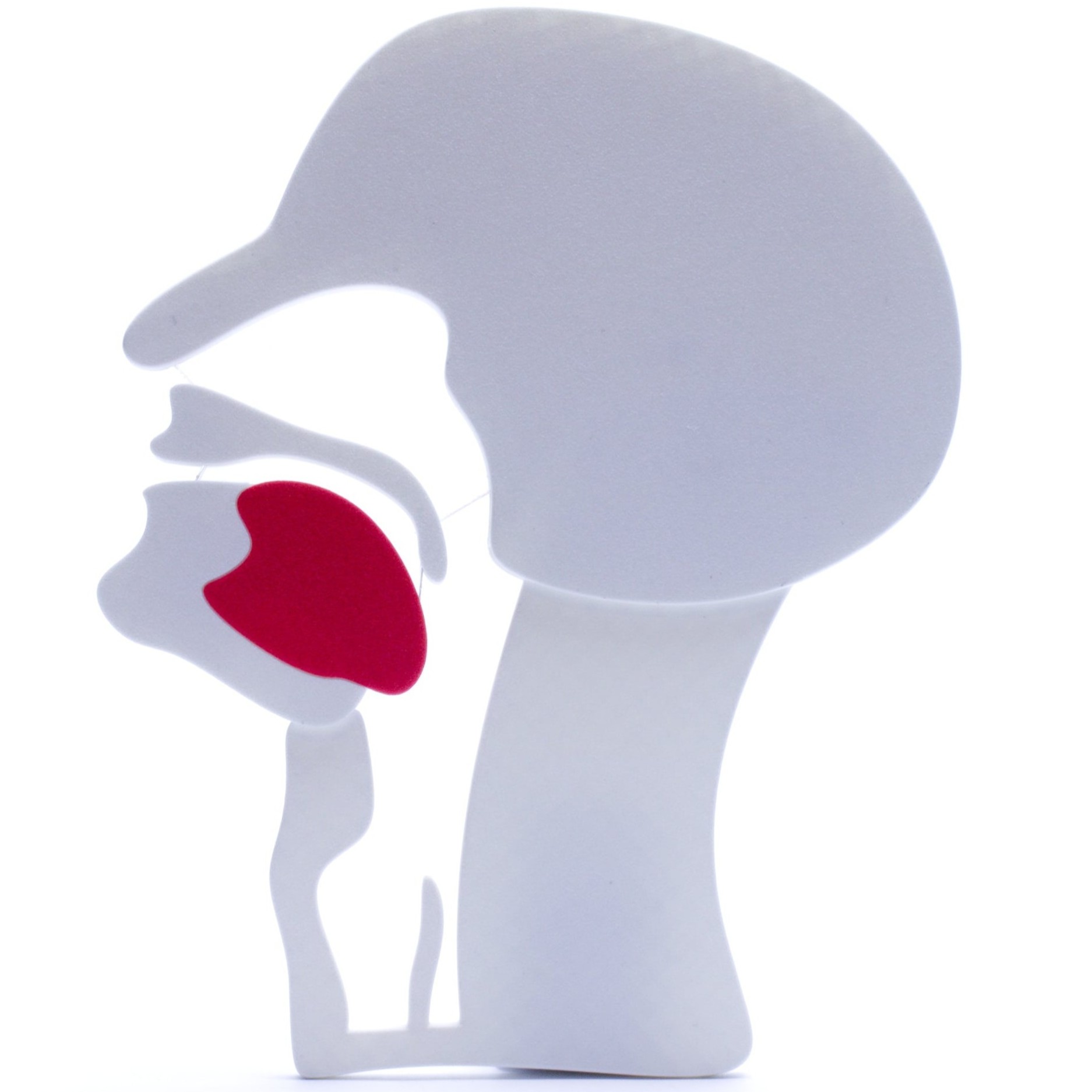

Fertiges Modell, Kopf überstreckt
